Описание товара

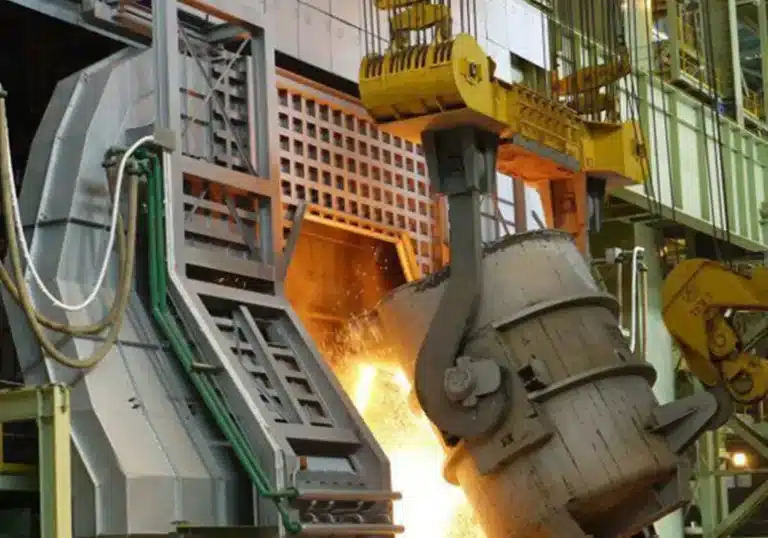

Литейный кран типа YZ - это тяжелое подъемное оборудование, специально разработанное для сталеплавильного цеха, которое в основном используется для подъема, транспортировки, заливки и смешивания расплавленного железа высокотемпературного жидкого металла и других операций. Эта серия литейных кранов в основном предназначена для 160/32 тонн, 180/50 тонн, 200/50 тонн, 225/65 тонн, 240/80 тонн, 320/180 тонн (T) и другого тоннажа, а рабочий класс - A7 (тяжелый режим), который может удовлетворить потребности суровых промышленных условий.

Конструктивные особенности

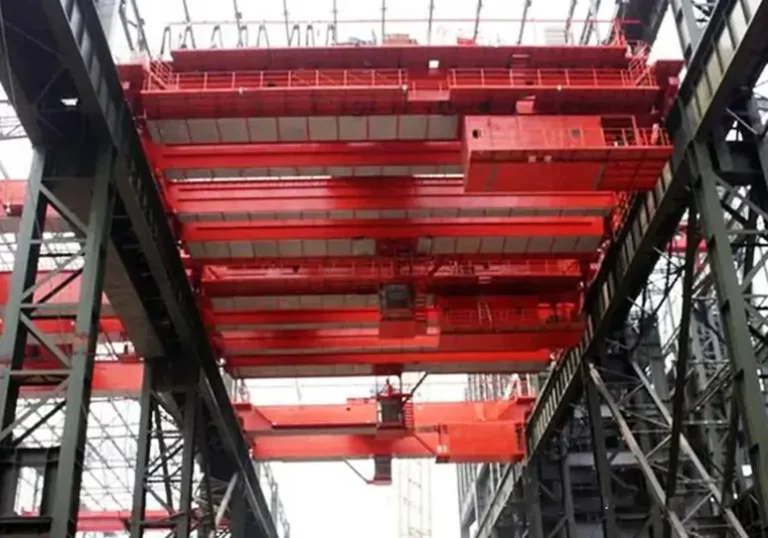

Двухбалочная и четырехбалочная конструкция: Литейный кран Nucleon обычно делится на двухбалочный и двухрельсовый, четырехбалочный и четырехрельсовый, четырехбалочный и шестирельсовый и другие типы. При грузоподъемности менее 125 тонн обычно используется двухбалочная конструкция типа YZ, а при грузоподъемности более 125 тонн - четырехбалочная конструкция типа YZS. Основная конструкция четырехбалочного крана типа YZS выполнена в виде 4 балок с 6 рельсами.

Первичная и вторичная конструкция тележки: Первичная тележка оснащена крюковой балкой с фиксированным расстоянием для подъема ковша. Вторичная тележка оснащена крюком, который проходит под первичной тележкой для выполнения вспомогательных операций, таких как выгрузка стали и очистка шлака в сочетании с первичным крюком.

Схема с четырьмя балками и четырьмя рельсами: Главная тележка движется по рельсам главной балки с внешней стороны рамы моста, а вспомогательная тележка - по рельсам вспомогательной балки с внутренней стороны, что позволяет реализовать независимый и гибкий режим работы.

Основные компоненты

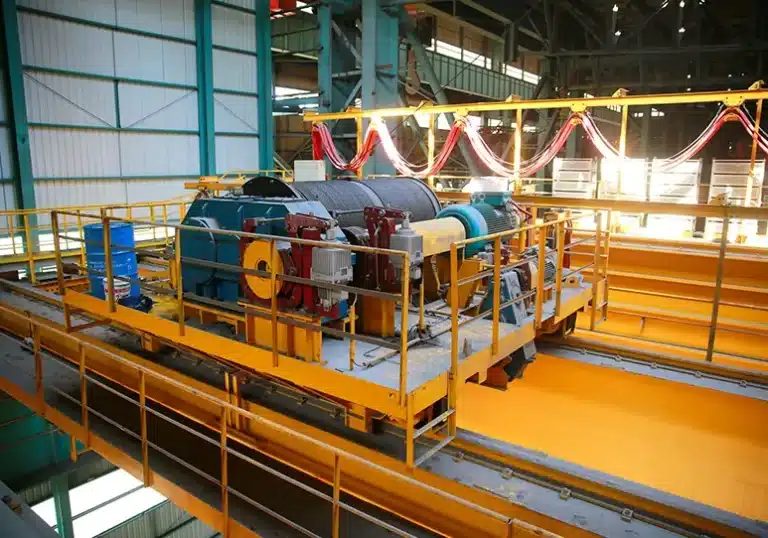

• Главная тележка: Оснащена крюковой балкой, отвечает за основную задачу подъема ковша.
• Подкатная тележка: Оснащена крюком для помощи в выгрузке и других операциях.

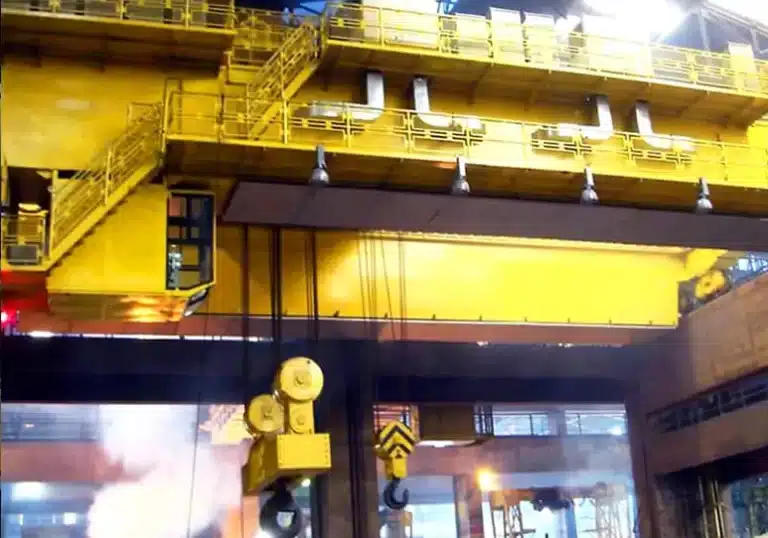

• Крюковая балка: Соединяет главную тележку с ковшом для стабилизации процесса подъема.
• Механизм передвижения тележки: Приводит мостовой кран в движение по рельсовому пути.
• Электрическая система: Управляет всеми операциями мостового крана для обеспечения безопасности работы.

Технические характеристики

• Многочисленные механизмы безопасности: Оснащен защитой от перегрузки, двойным аварийным тормозом, крановым выключателем и концевым выключателем хода.
• Электрическая безопасность: Защитное заземление и термостойкие кабели используются для эффективного предотвращения риска утечки электричества и короткого замыкания.
• Тепловая защита: Кабина оборудована изоляцией из закаленного стекла и термозащитным покрытием на днище, что обеспечивает безопасную и комфортную рабочую среду для операторов.

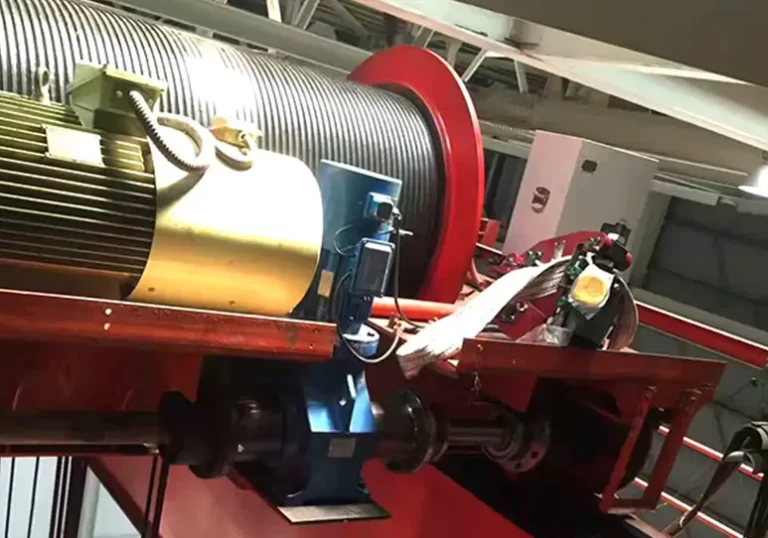

• Высокоэффективная система питания: Главный подъемный двигатель оснащен устройством тепловой защиты и среднежестким редуктором, что делает подъем плавным и эффективным.
• Прочный подъемный механизм: Благодаря использованию роликового шкива и каната со стальным сердечником, подъемный механизм работает плавно, обладает высокой грузоподъемностью и длительным сроком службы.
• Амортизация и поглощение ударов: Оснащен резиновым амортизатором, эффективно поглощающим удар и снижающим износ оборудования.
• Удобное управление: P-образные крюки имеют разумную конструкцию для облегчения подъема и повышения эффективности работы.

Характеристики

Ниже приведены технические параметры и чертежи внешних размеров четырехбалочных мостовых кранов типа YZS 180/50, 200/50, 225/65, 240/80 тонн, которые могут быть настроены в соответствии с различными потребностями.

Грузоподъемность (т)		180/50	200/50	225/65	240/80
Рабочий класс		A7	A7	A7	A7
Пролет S (м)		28.5	28	27	22
Высота подъема (м)	Основной крючок	27	26	32	25
	Вторичный крюк	29	26	34	27
Скорость (м/мин)	Главный крюк	7.5	6	11	7
	Вторичный крюк	10	10	11	9.6
	Главная тележка	40	41	41	35
	Боковая тележка	38	38	39.5	38
	Кран	80	78	84	80
Основные размеры (мм)	H	6850	6900	7000	7000
	H1	5860	6000	5990	565
	H2	1350	1650	1400	1350
	BQ	17500	17000	17300	18500
	B1	10500	10000	10100	11250
	B2	3500	3200	3300	3800
Предельные размеры (мм)	b	4500	450	450	450
	H3	5500	6000	5800	5500
	H4	1200	1000	1000	1500
	S1	2450	2600	2500	2800
	S2	3000	3000	3000	3200
	S3	2000	2000	2200	2400
	S4	1600	1600	1600	2800
Максимальное давление на колесо (KN)		525	530	550	545
Рекомендуемые рельсы		QU120	QU120	QU120	QU120
Источник питания		Трехфазный переменный ток 380В-50Гц

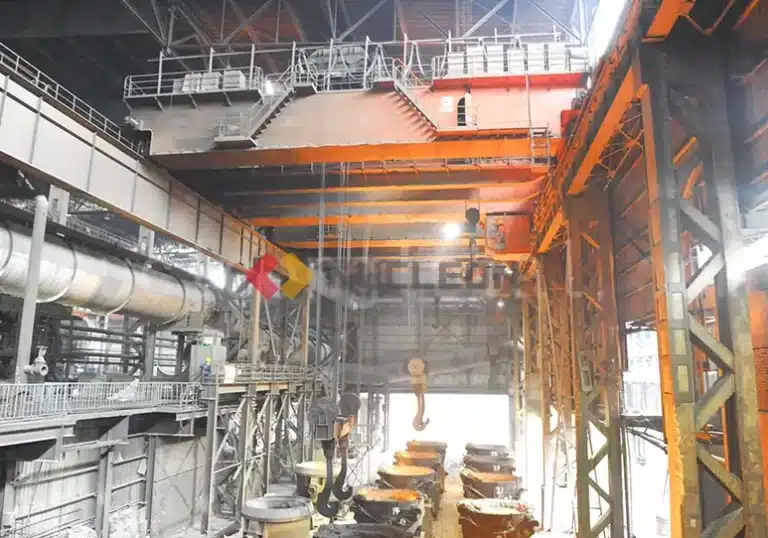

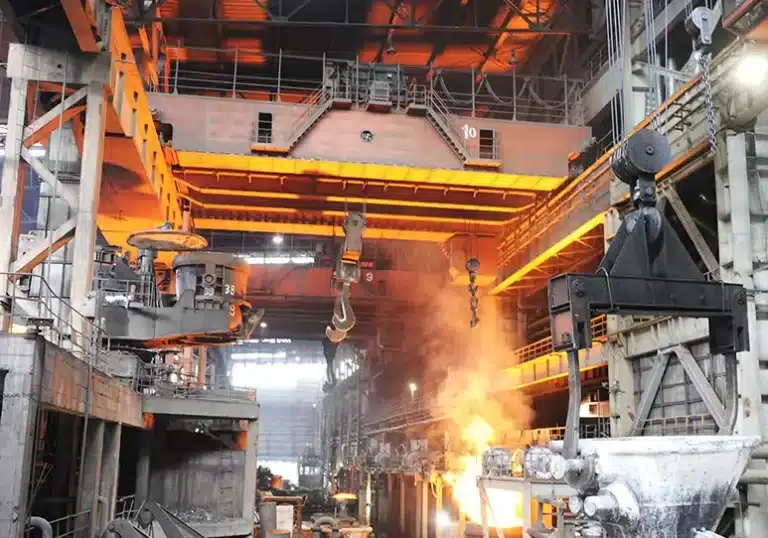

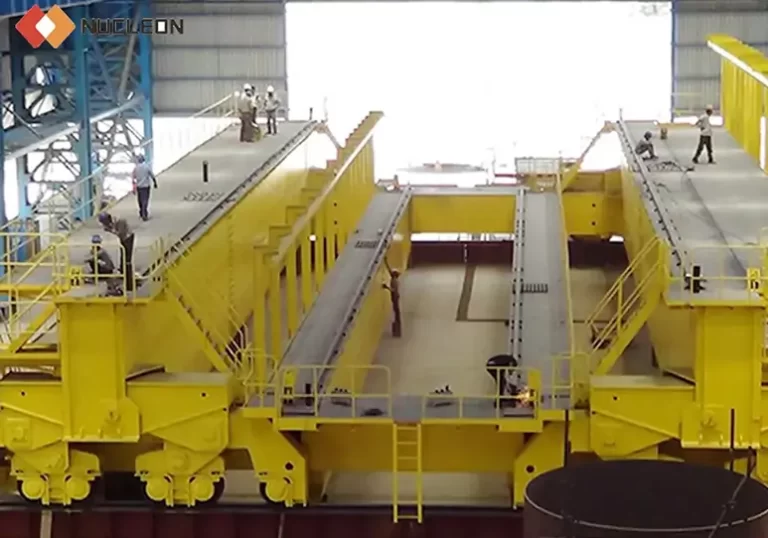

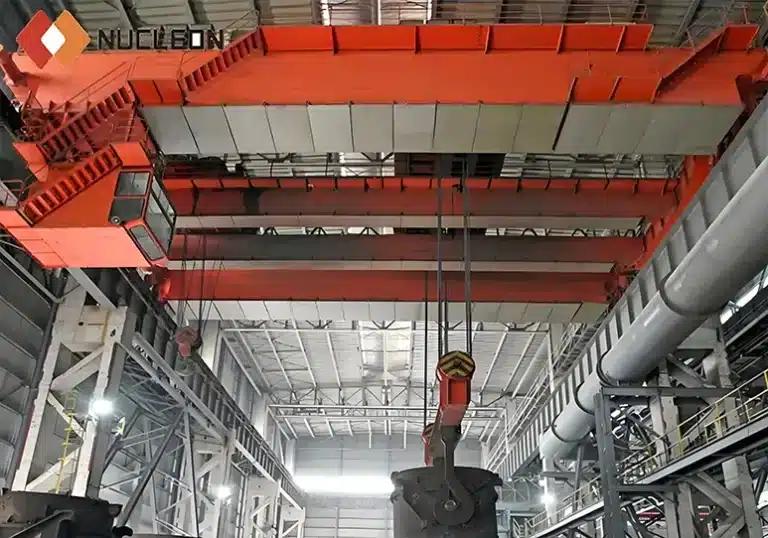

Сайт клиента

Литейный кран на заказ

Компания Nucleon Crane, являясь профессиональным производителем кранов для литейного производства, имеет 20-летний опыт научно-исследовательских и производственных работ. Мы предлагаем индивидуальные решения, включая: грузоподъемность, высоту подъема, скорость подъема/опускания, режим управления и другие параметры. Мы также предоставляем следующий полный спектр услуг:

• Комплексный проект «под ключ»: Мы предоставляем комплексные решения по подъему, включая всю крановую установку, систему электроснабжения, рельсовую систему и стальные конструкции, такие как опорные балки и колонны.
• Профессиональный монтаж и ввод в эксплуатацию: Мы направим команду опытных инженеров для руководства монтажом на месте, проведем нагрузочные испытания и ввод в эксплуатацию, а также обеспечим всестороннее обучение ваших операторов.
• Надежные гарантии качества: Мы предоставляем 12-месячную гарантию на всю нашу продукцию, а также бесплатную замену деталей, вышедших из строя в течение одного года.
• Круглосуточная техническая поддержка: Мы предоставляем круглосуточную техническую поддержку 7*24 часа. Неважно, когда и где, вы можете получить помощь по телефону, электронной почте и другими способами. При необходимости наши инженеры выедут на место в первое же время, чтобы решить проблемы с поломкой вашего крана.

Свяжитесь с нами прямо сейчас, чтобы получить более подробную информацию или цену на Литейный кран!
